Yüzme Havuzlarında Topraklama Nasıl Olmalı?
Yüzme havuzları, suyla doğrudan temas ve ıslak zemin koşulları nedeniyle elektrik çarpması riskinin en yüksek olduğu alanlar arasında yer alır. Bu nedenle havuz tesislerinde elektriksel güvenlik, standart konut veya ticari alanlara kıyasla çok daha sıkı kurallara tabidir. Topraklama ve potansiyel dengeleme uygulamaları, bu güvenlik zincirinin en kritik halkasını oluşturur.
Uluslararası standartlar ve ulusal uygulamalar, yüzme havuzlarında sadece topraklama yapılmasını değil, bunun doğru şekilde ve potansiyel dengeleme ile birlikte uygulanmasını zorunlu kılar.
Yüzme Havuzlarında Topraklama Neden Hayati Öneme Sahiptir?
İnsan vücudunun elektrik direnci, kuru ortamlara kıyasla suda ve ıslak zeminde ciddi oranda düşer. Bu durum, çok düşük gerilimlerde dahi hayati risk oluşturabilecek akımların vücut üzerinden geçmesine neden olabilir. Bu sebeple yüzme havuzlarında amaç, yalnızca kaçak akımı toprağa iletmek değil; dokunulabilir tüm iletken yüzeyler arasında potansiyel fark oluşmasını engellemektir.
Ulusal Havuz Enstitüsü’nün yayımladığı teknik bilgilendirme dokümanında da belirtildiği üzere, havuzlarda elektrik güvenliği tek başına topraklama ile sınırlı değildir; eş potansiyel dengeleme zorunlu bir tamamlayıcıdır
Topraklama ve Potansiyel Dengeleme Arasındaki Fark
Topraklama, elektrik tesisatındaki kaçak akımların güvenli şekilde toprağa iletilmesini sağlar. Ancak havuz gibi özel riskli alanlarda bu yeterli değildir.
Potansiyel dengeleme, havuz çevresindeki tüm iletken parçaların aynı elektriksel potansiyele getirilmesini amaçlar. Böylece kullanıcıların aynı anda temas edebileceği iki nokta arasında tehlikeli bir gerilim farkı oluşmaz.
UHE dokümanına göre yüzme havuzlarında asıl kritik güvenlik önlemi potansiyel dengelemedir
Hangi Metal ve İletken Parçalar Dengelemeye Dahil Edilmelidir?
Yüzme havuzlarında potansiyel dengeleme sistemine bağlanması gereken başlıca unsurlar şunlardır:
- Havuz merdivenleri, korkuluklar ve tutamaklar
- Tramplenler ve atlama platformlarının metal aksamları
- Havuz içi metal nozullar, lambalar ve su gideri çerçeveleri
- Havuz çevresindeki metal çitler ve bariyerler
- İletken su boruları, metal filtre ve drenaj hatları
- Betonarme havuzlarda hasır çelik (donatı demirleri)
Bu elemanların tamamı, eş potansiyel dengeleme barası üzerinden birbirine bağlanmalıdır

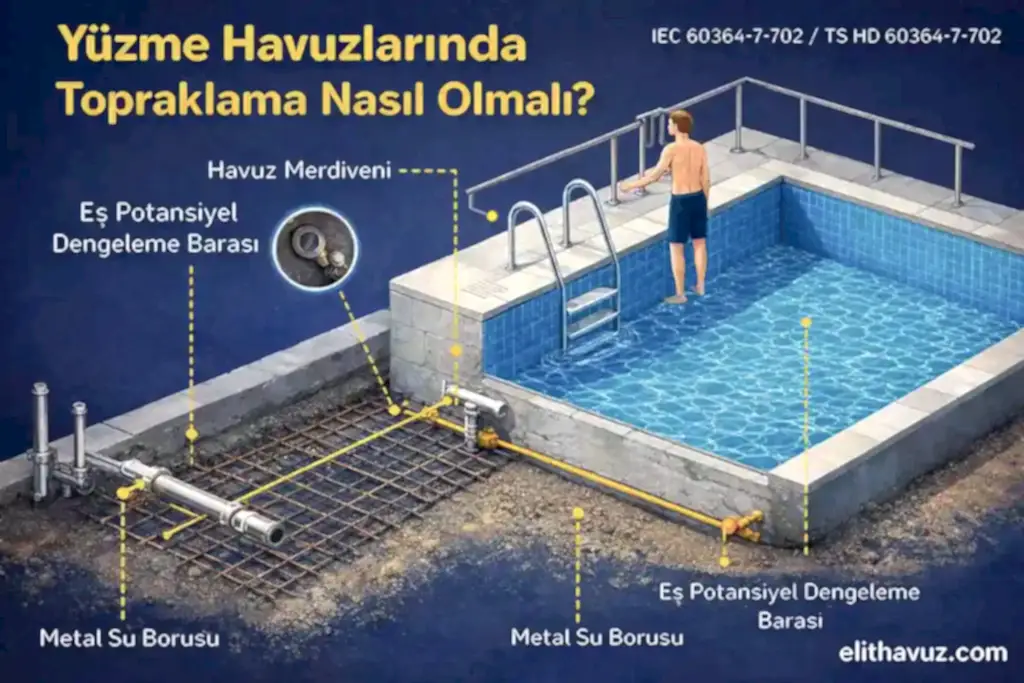

Havuzlarda Halka Topraklama ve Eş Potansiyel Kafes Yaklaşımı
Güncel standartlar, yalnızca toprağa bir plaka veya kazık çakılmasını yeterli görmez. Bunun yerine havuz etrafında bir eş potansiyel kafes oluşturulması esas alınır. Bu yaklaşımda:
- Havuz çevresini saran çıplak bakır iletkenden halka topraklayıcı tesis edilir
- Yürüme alanlarının altında yer alan donatı veya bakır iletken ağ, yüzey gerilimlerini dengeler
- Betonarme havuz gövdesi, sistemin bir parçası hâline getirilir
Bu sayede adım gerilimi ve dokunma gerilimi riski minimuma indirilir
Bağımsız Havuz Topraklaması Doğru mu?
UHE dokümanında özellikle vurgulanan konulardan biri de bağımsız topraklama riskidir. Havuz topraklamasının binanın ana topraklama sisteminden tamamen kopuk şekilde yapılması, arıza anında ciddi potansiyel farklarına yol açabilir.
Doğru yaklaşım; havuz için lokal bir topraklayıcı tesis edilse bile, bu sistemin binanın ana eş potansiyel barası ile mutlaka birleştirilmesidir
Havuz Alanlarında Bölge Sınıflandırması ve Topraklama İlişkisi
Standartlara göre havuz çevresi üç ana güvenlik bölgesine ayrılır:
- Bölge 0: Havuz içi (suyun bulunduğu hacim)
- Bölge 1: Havuz kenarından itibaren 2 m yatay ve 2,5 m düşey alan
- Bölge 2: Bölge 1’in devamındaki 1,5 m’lik alan
Topraklama, SELV besleme, RCD kullanımı ve IP koruma sınıfları bu bölgelere göre farklılık gösterir. Yanlış bölgelendirme, ciddi güvenlik açıklarına neden olabilir
Standartlar Ne Diyor? (IEC 60364-7-702 / TS HD 60364-7-702)
Yüzme havuzlarında topraklama ve elektrik güvenliği konusunda temel referans standardı IEC 60364-7-702’dir. Bu standart Türkiye’de TS HD 60364-7-702 olarak uygulanmaktadır. UHE tarafından yayımlanan doküman, bu standardın güncel yorumlarını ve uygulama detaylarını içermektedir
Ulusal Havuz Enstitüsü Dokümanına Nereden Ulaşabilirsiniz?
Bu yazıda özetlenen tüm teknik detaylar, Ulusal Havuz Enstitüsü’nün (UHE) hazırladığı kapsamlı bilgilendirme dokümanında detaylı şekilde ele alınmaktadır.
👉 Ulusal Havuz Enstitüsü’nün hazırladığı “Yüzme Havuzu Tesislerinde Topraklama” başlıklı PDF dokümanında daha ayrıntılı bilgi bulabilirsiniz.
Özet
Yüzme havuzlarında topraklama, yalnızca bir elektrik tesisatı detayı değil; doğrudan insan hayatını ilgilendiren kritik bir güvenlik uygulamasıdır. Doğru topraklama, ancak doğru potansiyel dengeleme, uygun bölgelendirme ve standartlara tam uyum ile anlam kazanır. Bu nedenle havuz projelerinde elektriksel güvenlik mutlaka yetkin mühendisler ve güncel standartlar doğrultusunda ele alınmalıdır.
